Sơ đồ lắp đặt thoát nước cho bồn cây có 1 đường ống thoát nước
Sơ đồ hướng dẫn lắp đặt thoát nước cho bồn cây

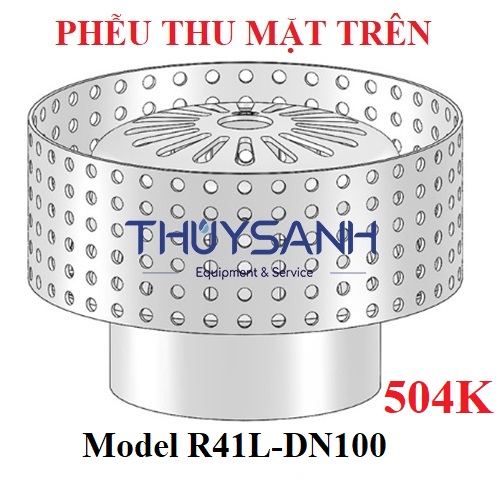

1. Phễu thu nước mặt model R41L:
Phễu thu nước bồn hoa này lắp ở mặt trên để thu nước trên bề mặt của bồn cây, thảm cò. Phần phễu này giữ vai trò thu nước mặt trên của bồn cây. Phễu dạng cầu và có 2 lớp giúp việc chặn rác, thoát nước tối ưu.
.jpg)
Phễu thu nước mặt bồn cây
Sản phẩm phễu thu nước bồn cây này được làm bằng inox 304 không han rỉ, phù hợp với môi trường sân vườn ẩm ướt và nhiều tác nhân hư hại vật liệu.
Để chặn lá cây, đất cát hiệu quả, đẹp và đơn giản thì phễu thu nước nên kết hợp dải sỏi xung quanh. Theo nguyên tắc sỏi bé bên trong, sỏi to dần từ trong ra ngoài. Phương án này đơn giản, tiết kiệm nhưng rất hiệu quả và tăng thẩm mỹ cho cảnh quan.
Dải sỏi xung quanh mặt phễu để tăng việc chặn lá cây
Phễu thu mặt có 1 lớp chắn rác

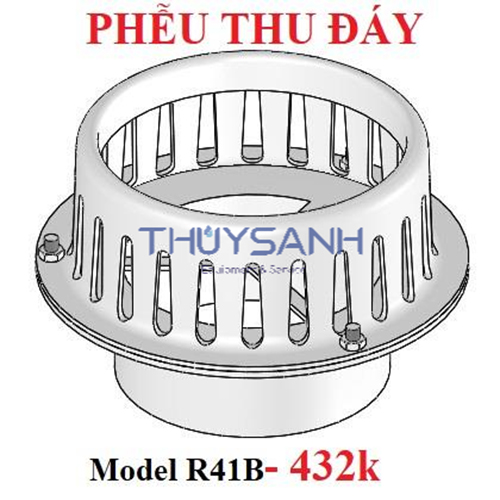

2. Phễu thu nước đáy bồn cây model R41B:
Phễu lắp ở đáy bồn cây. Phễu thu nước bồn hoa này có dạng cầu khuyết: Đầu trên nối với ống đục lỗ bên trên, chuôi phễu đút vào ống thoát bên dưới. Các rãnh xung quanh thu nước ở đáy bồn cây.
Phễu thu đáy bồn cây R41B
Để tăng việc lọc rác, chắn rác và đất cát, các kỹ sư Thủy Sanh khuyến cáo khách hàng nên dải 1 lớp sỏi xung quanh phễu này để đạt hiệu quả tối ưu. Sỏi dải dưới đáy chậu nên dải loại sỏi có kích thước lớn, giúp việc thoát nước tốt hơn.
3. Đoạn ống đục lỗ ở giữa có bọc đá cuội và vải địa
Đoạn ống nhựa này thường được làm bằng ống nhựa PVC hoặc ống inox 304 chống rỉ. Ống được đục lỗ xung quanh, giúp thu nước ngấm từ lớp đất xung quanh, rồi chảy vào đường ống thoát nước bên ngoài.
- Ống nhỏ bên trong thường là ống D110 hoặc D90 được đục lỗ Fi 6-10mm
- Ống to bên ngoài thường là ống tròn Fi 250mm hoặc hộp vuông 300x300mm. Ống đục lỗ Fi 20-25mm. Bọc vải địa bên ngoài.
- Giữa ống nhỏ bên trong và ống to bên ngoài được đặt sỏi nhỏ để lọc rác và đất cát
Ống nhựa bên trong đục lỗ Fi 6
Ống ngoài, ống trong, đá cuội và vải địa
Bộ ống đục lỗ 2 lớp kèm đá cuội và vải địa như là 1 lõi lọc nước tự nhiên. Có tác dụng ngăn đất, cát chui vào đường ống. Cũng như giảm lượng dễ cây mọc xuyên vào đường ống thoát nước bên trong
Bộ phễu thu sân vườn chống úng ngập PD01
Ống D110 bên trong và phễu thu mặt, phễu thu đáy bồn cây
Bọc vải địa (nên bọc 2-3 lớp) cho ống D200 bên ngoài
Cho đá cuội vào giữa 2 lớp ống
Đoạn ống D200 bên ngoài có thể thay thế bằng hộp inox vuông đục lỗ
Ống inox tròn hoặc vuông có đục lỗ để thoát nước
4. Vải địa và vỉ nhựa thoát nước:
Vải địa trải bên trên, vỉ nhựa bên dưới giúp ngăn đất, cát và dễ cây xuyên qua, chỉ cho nước ngấm qua chống úng ngập làm nhão đất và thối hỏng dễ cây.
Bộ lọc ngang bồn cây gồm 3 lớp cát vàng, vải địa và vỉ nhựa giúp lọc nước ngấm từ trên xuống không mang theo đất, cát và lá cây. Cũng như ngăn sự phát triển của dễ cây xuống đáy bồn, không gây tắc đường ống thoát nước đáy bồn.
Dải đá (đường kính to) dưới đáy bồn cây, chùm lên phễu thu nước đáy
Vì sao phễu thu nước mặt và đáy bồn cây đều nên dùng loại dạng cầu và có 2 lớp chắn rác?
- Phễu thu nước bồn cây dạng cầu giúp tăng diện tích lỗ thoát nước, khi nước ngập cao thì thoát nhanh hơn rất nhiều thoát sàn mặt phẳng thông thường.
- Phễu dạng cầu không bị tắc khi có lá cây hay rác che vào bề mặt.
- Phễu 2 lớp giúp việc chắn rác, lá cây hiệu quả
Phễu thu nước dạng cầu thoát nước và ngăn rác tốt
Tại sao ống đục lỗ ở giữa cần dùng ống có đường kính lớn?
- Ống đục lỗ ở giữa có nhiệm vụ thu nước ngấm từ đất vào đường ống, tránh đất bị úng nước, làm thối dễ cây. Vì vậy ống to thì lỗ thoát nhiều, giúp việc ngấm nước nhanh hơn.
- Vì ống có các lỗ xung quanh, nên qua thời gian sử dụng sẽ có dễ cây chui vào, có thể gây tắc đường ống. Chính vì vậy ống cần có đường kính to để dễ dàng đưa tay hay kéo vào để vệ sinh, bảo trì đường ống.
ĐIỀU NÀY ĐẶC BIỆT QUAN TRỌNG !
Ống đục lỗ giữa cần có đường kính lớn để dễ vệ sinh đường ống
- Ống to giúp việc thoát nước nhanh hơn.
Một vài hình ảnh bồn cây trên mái và sân vườn cảnh quan
Để tăng việc lọc rác, chắn rác và đất cát, các kỹ sư Thủy Sanh khuyến cáo khách hàng nên dải 1 lớp sỏi xung quanh phễu này để đạt hiệu quả tối ưu. Sỏi dải dưới đáy chậu nên dải loại sỏi có kích thước lớn, giúp việc thoát nước tốt hơn.
